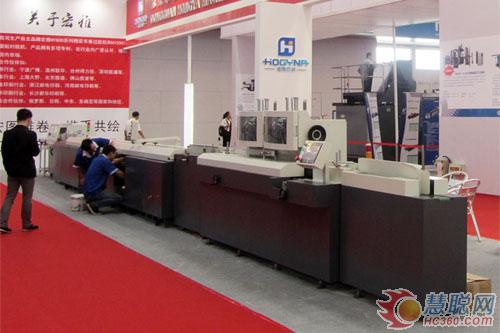

宏雅HY608多功能型触摸屏PLC程控过胶联动线

    宏雅HY608多功能型触摸屏PLC程控过胶联动线，引进国外先进的新颖结构结合自主研发的新技术，具有优美的外观造型；全线采用PLC控制系统和伺服控制系统确保机器的控制稳定可靠以及定位准确。

    该联动线将锁好线的书芯放入书芯输送带，输送带自动带动书芯进入双面贴衬装置，前后衬纸同时贴好出来，进入过胶系统，经振动装置振平书背后进入上胶系统，书背刷上合适均匀的胶水后进入加热烘干系统，经烘干后进入冷风系统，书背充分冷却后进入后压。以上步骤同时进行，中间无需人工加入，人力最大程度的减少。全线操作由PLC控制，触摸操作屏人性化设计，操作简单直观，参数设置灵活，减少对操作工人的要求。降低用工成本，质量与效率都大大提高，是印后装订中精装作业的理想选择。

    一、过胶联动线的组成及功能

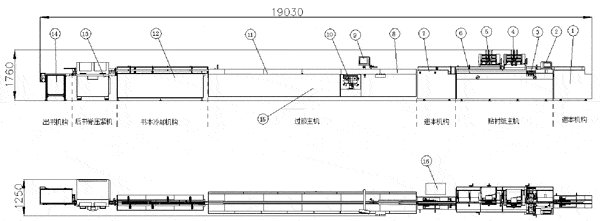

    1、机器组成图如下（长度单位为mm）：

宏雅HY608多功能型触摸屏PLC程控过胶联动线

    过胶联动线组成如上图

    1、书芯输送机构；2、贴衬纸机PLC控制屏；3、衬纸机上胶机构；4、贴衬纸机下帖机构I；5、贴衬纸机下帖机构II；6、衬纸机压紧机构；7、进本机构II；8、书背震平振动台；9、过胶机PLC控制屏；10、上胶装置；11、三段加热烘干装置；12、三组冷风机构；13、后书脊压紧机（两次压紧动作）；14、出书机构；15、自动加油装置；16、电气箱。

    2、主要特点介绍

    1、双面贴衬纸机，书芯前后衬纸同时贴好；
    2、振动装置,把书芯背部振平,保证上胶质量；
    3、胶轮和毛刷速度可单独调节，确保书背的上胶水质量；
    4、加热烘干装置采用与进口KOLBUS精装龙过胶机相同品牌的发热管，发热快,发热量大,寿命长；发热管电脑控制，根据书芯厚度调节开组数，温度可调节，节能环保最大的体现；
    5、吹风冷却机,三个独立风机单独吹风以保证冷却效果；
    6、后书脊压紧机分二次压紧,确保书芯不会错位和起槽；
    7、全线采用PLC控制，操作简单，降低对操作工的要求；
    8、关键部件都采用进口部件，安全、节能、质量、效率都确保。

宏雅HY608多功能型触摸屏PLC程控过胶联动线

    二、主要的技术参数

    1、最大的机械速度：60本/分钟

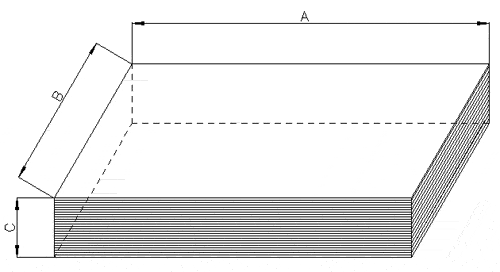

    2、最大的书芯规格：450（A）×300（B）×60（C）mm
    3、最小的书芯规格：170（A）×100（B）×5（C）mm
    4、石英灯管烘干功率：6~24kW；发热管分4组选择，每组三条发热丝，2kW/丝，每组都可触摸屏控制开关，根据书本的厚度调控开组数；
    5、后压压紧装置最大压力：6~8T；
    6、电压要求：380V
    7、整机外形尺寸：19030×1250×1760（mm）
    8、机器的重量：7T
