近些年来随着人民生活水平提高，各种产品的包装与装饰也日渐丰富精美。一种全新的利用光栅立体印刷技术制作的产品悄然出现在人们日常生活中。

    这种光栅印刷是结合现代数码科技与传统印刷的技术，通过在特殊光栅片上进行印刷，可以使印刷品呈现不同的特殊效果，从而在平面上展示栩栩如生的三维立体世界，电影般的流畅动画片段，匪夷所思的幻变效果。

    光栅印刷的基本原理：

    光栅是由众多条状透镜组成的薄片，当我们从镜头的不同角度看过去，将看到在薄片另一面上的一条很细的线条上的图像，而这条线的位置则由观察角度来决定。如果我们将数幅在不同线条上的图像，对应于每个透镜的宽度，分别按顺序分行排列印刷在光栅薄片的背面上，当我们从不同角度通过透镜观察，将看到不同的图像(图示1)，这样在视觉上就形成了有趣的立体或动态的效果。

(图示1)

    海德堡光栅印刷一体化解决方案：

    在目前几大世界著名印刷设备供应商里，海德堡是唯一一家可以提供从印前到印刷直至印后的针对光栅印刷的一体化解决方案的供应商。海德堡的印通流程可以将印前的制作、排版、分色、加网、出版、打样以及印刷的墨色调整及色彩控制无缝地连接起来，从而达到最高的生产效率、印刷精度及色彩稳定性。它也可以使得印前和印刷的工作人员之间的交流更顺畅，信息更准确，合作更紧密，因为所有这些设备和软件都是基于海德堡的平台所开发的。这对于生产高品质的光栅立体印刷品来说，是至关重要的。

    光栅立体印刷所需的软件和硬件设备：

    在印前方面首先，海德堡可以提供专门用于光栅立体印刷的软件和硬件，主要包含：

    海德堡全球同步推出最新的光栅立体印刷加网软件

    传统的加网软件都是针对纸张印刷开发的，当印刷光栅时，普通的调幅网点或调频网点无法与光栅对齐（图示2），从而产生干涉波，影响视觉效果。一般的加网软件只能采取提高加网线数的方法（>400LPI）减轻干涉，这不但会增加印前的数据处理量，并使印刷控制更加困难，而且并没有从根本上解决光栅撞网产生的干涉纹及网点与光栅片实时匹配的问题，所以印刷出来的立体效果比较模糊。

(图示2)传统的调幅加网与光栅距存在偏差

(图示3)每个网点的网格正好与光栅的边缘对齐

    海德堡推出的最新光栅立体印刷加网软件则首先根据实际生产环境(温度、湿度等)对所承印的光栅片生成测试版进行频率测试（图示4）。然后输入实际测试得到精确光栅线数，软件自动计算每个印刷色所需要采用的网点形状、加网线数及加网角度（精确到小数点后三位）（图示5），这样才可以保证加网的网点完美匹配光栅片（图示3），从而避免任何形式的干涉纹，印刷出来的立体及变化效果清晰锐利。这极大地突破了我们传统光栅加网技术，避免了很多人为的经验。

(图示4) 光栅片实际线数测试海德堡三维立体印刷加网软件

(图示5)自动计算匹配光栅实际线数加网参数进行加网海德堡三维立体印刷加网软件海德堡超霸（Suprasetter）CtP输出分辨率调整软件

    同样，CtP制版的精度对光栅印刷也非常重要，如果一款CtP的激光精度总是固定在某一个或几个特定的分辨率，而不能根据光栅片实际线数进行调整的话，那么印刷在不同光栅棱镜下的激光点的数量就会不同，不能很好的匹配光栅片的实际线数，从而导致印品的变幻效果不精确，有图像残留，那它当然效果也不会很好。

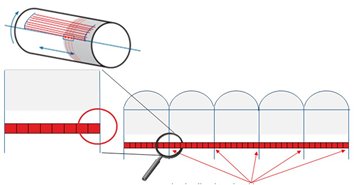

    针对这个问题，海德堡超霸CtP推出了一项革命性科技-集成在海德堡超霸CtP上的输出分辨率调整软件。它可以根据光栅片的实际线数对输出制版机的分辨率进行精确调整，保证在光栅片的每个栅距内的激光点数量相同，实现与光栅的完美匹配（图示6）。

(图示6)确保每个光栅棱镜内有相同数量激光点

    超霸CtP的直线输出螺旋校正功能

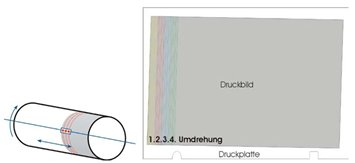

    要印制立体效果明显或变化清晰的光栅产品，当然在输出时就要保证每条输出直线贯彻整个印版，从上到下不能有任何变形。但我们知道现在市场上大多数热敏CtP都是基于外鼓式的设计，那么基于这种设计结构，在输出从上至下的满版直线时会产生直线偏移，导致直线不直（图示7），对于传统纸张印刷这个偏差可以忽略不计，但对于精度要求比较高的光栅印刷这个偏差会很大程度地影响要表现的效果，从而降低了光栅印刷的质量。

（图示7）

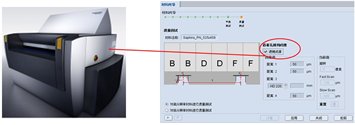

    针对这个问题，海德堡超霸CtP同样研发了一个新的技术--"超霸CtP直线输出螺旋校正功能"（图示8），从而使得在输出印版时同步校准直线螺旋，从而得到至上而下的完美直线，使光栅印刷的效果更趋完美。

(图示8)超霸CtP直线输出螺旋校正功能

    海德堡光栅片印刷变形补偿

    我们已经知道在传统的纸张印刷过程中，由于受到印刷压力以及印刷环境的影响，会有散尾现象。光栅片的印刷同样如此，当光栅片在印刷过程中经过每个色组受到印刷滚筒的挤压以及UV灯管的照射，光栅片同样会造成变形散尾，导致印刷不能很好套准，印刷出来的图案立体效果不明显，甚至模糊不清。

    海德堡在印版输出时针对光栅片印刷散尾问题开发了"光栅片印刷变形补偿"功能，可以在CtP输出时精确地数据化调整每一印刷色组上的印版变形幅度，从而补偿了光栅片在印刷过程中出现的变形，实现了光栅片在印刷过程中的精确套准（图示9），从而呈现出一个完美的光栅图像效果。

(图示9)光栅片变形补偿

    到此为止我们谈到的都是印前阶段的处理工作，但只有精确的图案和印版还不够，在印刷方面印刷机也必须进行特殊配置以符合三维光栅片（塑料片基）的要求：如防刮伤、防静电、套印变化及油墨附着力等。

    全吸气线带飞达

    因为光栅印刷的最终载体为透明的光栅片，图像是从光栅的反面（即有棱的一面）观察的。也就是说，在走纸过程中，光栅片的印刷面产生任何刮花或划痕都会影响产品的视觉效果。海德堡增强式预置飞达是最先进的全吸风式线带飞达（图示10），在整个走纸过程中对光栅片的印刷面不产生接触，因而可以防止表面损伤。而一般的所谓吸风飞达都是半吸风式飞达，或称仿吸风式飞达（图示11），这种飞达无法避免机械式压纸装置装置在纸张表面产生痕迹。

(图示10)海德堡增强式预置飞达（全吸风式） (图示11)一般飞达（仿吸风式）

    塑片专用防静电装置

    光栅片在生产和传送过程中会产生大量静电，从而影响生产的稳定性和印刷质量。一般的印刷机抗静电装置只能在飞达和收纸处消除承印物上的静电荷，而不能在走纸过程中防止静电产生。

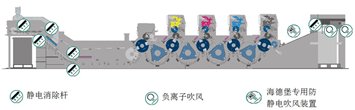

    海德堡塑片专用防静电装置（图示12）不但可以消除材料本身的静电，还在飞达台板上加装一套特殊吹风装置，可以以吹风将相邻光栅片分离，防止摩擦，从而防止静电产生。

(图示11)一般飞达（仿吸风式）

(图示12)

    URS冷镜反射式UV干燥器

    塑料片受热易变形，在印刷过程中，哪怕轻微的变形都将导致三维立体印刷的效果失真。但是，因为光栅片一般都是PET材料，必须采用UV油墨印刷，并通过UV射线照射后固化。UV灯管发出的

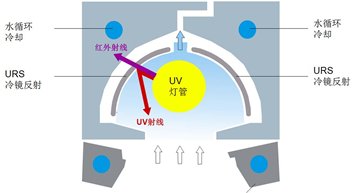

    射线中含有大量的红外成分，会产生大量的热量，从而引起光栅片伸长。为避免这种情况，海德堡采用最新的URS冷镜反射技术。这种反射镜的涂层可以吸收红外射线，并反射紫外线（图示13），从而在保证油墨固化的前提下降低承印物温度，并保证印刷速度。

（图示13）

    总之，光栅印刷比传统的纸张印刷要求更精细，生产环节更加多变，其印刷出来的效果优秀与否牵涉到设计、印前、出版、印刷各个生产环节。海德堡提供的光栅印刷一体化解决方案将可以帮助您轻松进入多彩的光栅印刷世界。
